เครื่องมือดึงสายไฟฟ้าสามารถลดเวลาในการติดตั้งโดยไม่ทำให้สายเคเบิลเสียหายได้อย่างไร

โครงร่างและคำมั่นสัญญาของผู้อ่าน

สิ่งที่คุณจะเดินจากไป

• แผนที่หมวดหมู่เครื่องมือเป็นภาษาอังกฤษธรรมดาและสิ่งที่แต่ละส่วนแก้ไขจริงบนเว็บไซต์
• ตารางการตัดสินใจที่คุณสามารถคัดลอกลงในรายการตรวจสอบการซื้อภายในได้
• ขั้นตอนการทำงานที่ทำซ้ำได้ (ก่อนดึง → ดึง → หลังดึง) ซึ่งช่วยลดแรงเสียดทานและการทำงานซ้ำ
• หมายเหตุที่เน้นผู้ซื้อสำหรับการเปรียบเทียบซัพพลายเออร์นอกเหนือจาก "ราคาต่ำสุด"

จุดเจ็บปวดที่พบบ่อยที่สุดในการดึงสายเคเบิล

บนกระดาษ การดึงสายเคเบิลเป็นเพียง "แรงฉุด" ในความเป็นจริง มันเป็นปัญหาของระบบ: เรขาคณิตของเส้นทาง สภาพพื้นผิว น้ำหนักสายเคเบิล การหล่อลื่น การควบคุมความตึงเครียดและวินัยในการจัดการทั้งหมดรวมกัน ต่อไปนี้คือประเด็นปัญหาที่ปรากฏขึ้นทั้งในการดึงท่อขนาดเล็กและการติดตั้งร่องลึกขนาดใหญ่

1) แรงเสียดทานที่ขัดขวางการดึง

แรงเสียดทานไม่สม่ำเสมอ มันจะพุ่งขึ้นที่ทางโค้ง ออฟเซ็ต การเปลี่ยนท่อ และจุดเข้าแบบคร่าวๆ หากคุณไม่จัดการเดือยเหล่านั้น คุณก็จะได้ การหยุดทำงาน ความร้อนสูงเกินที่จุดสัมผัส หรือ "การดึงฮีโร่" ที่เกินความตึงเครียดที่ปลอดภัย

2) การขูดขีดของแจ็คเก็ตสายเคเบิลและความเสียหายของฉนวน

ความเสียหายมักมาจากสาเหตุพื้นฐาน: ขอบแหลมคมที่ปากท่อ การลากผ่านฐานร่องลึกที่ขรุขระ ลูกกลิ้งวางห่างกันเกินไป หรือ การดึงหัวที่ไม่ได้ขนาดและการจัดตำแหน่งอย่างถูกต้อง

3) การละเมิดรัศมีโค้งในมุมและบ่อพัก

แม้ว่าทีมงานจะคิดว่า "ทำไปช้าๆ" การตั้งโค้งที่ไม่ดีอาจทำให้โค้งงอได้ ซึ่งจะทำให้อายุการใช้งานของสายเคเบิลสั้นลงและสร้างข้อผิดพลาดในอนาคต

4) ความตึงเครียดและการบิดที่ไม่สามารถควบคุมได้

การบิดสามารถทำให้เกิดความเครียดกับตัวนำและสร้างปัญหาในการจัดการปลายน้ำได้ การควบคุมแรงดึงที่ไม่ดียังเพิ่มความเสี่ยงต่อลูกเรือและอุปกรณ์อีกด้วย นี่คือจุดที่เส้นดึงที่ถูกต้อง การหมุน และการดึงแรงดึงมีความสำคัญ

5) การสูญเสียผลผลิตจากการใช้เครื่องมือแบบลองผิดลองถูก

หากทีมงานมาถึงด้วย “ของที่ถูกต้องเป็นส่วนใหญ่” พวกเขาจะใช้เวลาในการแสดงด้นสด—มักจะให้ผลลัพธ์ที่ดูดีในวันนี้และล้มเหลวในภายหลัง ชุดเครื่องมือที่วางแผนไว้มักจะมีราคาถูกกว่าการดึงซ้ำเพียงครั้งเดียว

กลุ่มเครื่องมือที่ช่วยแก้ไขจุดเจ็บปวดเหล่านั้น

ชุดเครื่องมือที่แข็งแกร่งครอบคลุมงานสามอย่าง:แนะนำ(ควบคุมเส้นทางและโค้งงอ)ดึง(ให้แรงฉุดอย่างปลอดภัย) และปกป้อง(ป้องกันการเสียดสี กระแทก และบิดงอ) ด้านล่างนี้เป็นหลักเครื่องมือดึงสายไฟฟ้ากลุ่มต่างๆ และวิธีการเชื่อมโยงกับปัญหาในโลกแห่งความเป็นจริง

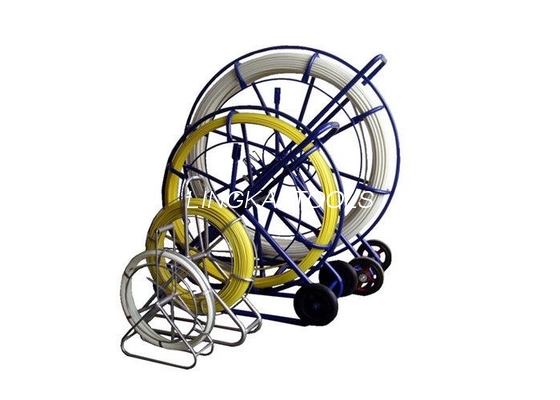

A) ท่อดักท์และระบบปลา

• พวกเขาทำอะไร:สร้างเส้นทางนำร่องผ่านท่อร้อยสาย/ท่อ เพื่อให้คุณสามารถดึงเชือก/เส้นได้โดยไม่ทำให้สายเคเบิลเสียหาย
• สิ่งที่พวกเขาแก้ไข:เวลาที่เสียไปกับ “เราจะต่อแถวได้อย่างไร” และความล้มเหลวของสายนำร่องในระยะยาว
• สิ่งที่ต้องมองหา:เส้นผ่านศูนย์กลางก้านที่ถูกต้องเพื่อความแข็ง ระบบเบรกเพื่อการควบคุมการจ่าย และเฟรมที่มั่นคงระหว่างการผลัก/ดึง

B) ลูกกลิ้งเส้นตรงและลูกกลิ้งร่องลึก

• พวกเขาทำอะไร:ยกและนำสายเคเบิลขึ้นจากพื้นเพื่อลดการเสียดสีและปกป้องแจ็คเก็ต
• สิ่งที่พวกเขาแก้ไข:การลากความเสียหาย การกีดขวาง และแรงดึงที่ไม่เท่ากันตลอดเส้นทาง
• สิ่งที่ต้องมองหา:อัตราโหลด การออกแบบตลับลูกปืน และระยะห่างของลูกกลิ้งที่ตรงกับน้ำหนักของสายเคเบิลและสภาพเส้นทาง

C) ลูกกลิ้งเข้ามุม ลูกกลิ้งท่อระบายน้ำ/หลุม และการป้องกันทางเข้า

• พวกเขาทำอะไร:ควบคุมรัศมีการโค้งงอที่มุมและป้องกันสายเคเบิลที่จุดเข้า/ออก
• สิ่งที่พวกเขาแก้ไข:การโค้งงอ แจ็คเก็ตแตกที่ขอบ และเสียดสีที่มุม
• สิ่งที่ต้องมองหา:พื้นผิวลูกกลิ้งเรียบ โครงที่มั่นคง และการยึด/การวางตำแหน่งที่ง่ายดาย

D) ที่จับสายเคเบิล (ถุงเท้าแบบดึง) และหัวดึง

• พวกเขาทำอะไร:ถ่ายโอนแรงดึงไปยังสายเคเบิลอย่างสม่ำเสมอ (หรือไปยังตา/หัวดึง) ช่วยลดความเครียดเฉพาะที่
• สิ่งที่พวกเขาแก้ไข:การเลื่อนหลุด ความเสียหายของตัวนำจากปมชั่วคราว และการเชื่อมต่อแบบดึงที่ไม่ปลอดภัย
• สิ่งที่ต้องมองหา:ช่วงการยึดจับที่ถูกต้อง คุณภาพตาข่าย การยึดติดที่ปลอดภัย และความเข้ากันได้กับตัวหมุน

E) การหมุน โซลูชั่นป้องกันการบิด และการจัดการสายดึง

• พวกเขาทำอะไร:ลดการถ่ายโอนการบิดและทำให้ระบบดึงอยู่ในแนวเดียวกัน
• สิ่งที่พวกเขาแก้ไข:บิดเบี้ยว งอ และดึงไม่มั่นคง
• สิ่งที่ต้องมองหา:อัตราโหลดที่ตรงกับระบบและการหมุนที่ราบรื่นภายใต้แรงดึง

F) กว้าน เครื่องดึง เครื่องกว้าน และเครื่องผลัก/ดึง

• พวกเขาทำอะไร:ให้การยึดเกาะที่ควบคุมได้ โดยเฉพาะสำหรับการดึงที่ยาวหรือหนักกว่า
• สิ่งที่พวกเขาแก้ไข:ข้อจำกัดในการดึงด้วยมือ ความตึงที่ไม่สอดคล้องกัน และข้อผิดพลาดที่เกิดจากความเมื่อยล้า
• สิ่งที่ต้องมองหา:การควบคุมความเร็วของสาย การเบรก ความเข้ากันได้กับการวัด/การตรวจสอบแรงดึง และการยึดที่ปลอดภัย

G) เครื่องมือ “สนับสนุน” ที่ป้องกันภัยพิบัติอย่างเงียบๆ

• ที่วางดรัมเคเบิล / การจัดการม้วน:ป้องกันปัญหาการลาก การเคลื่อนตัวของดรัม และการโหลดด้านข้าง
• เครื่องมือวัด:ช่วยยืนยันความยาวเส้นทางและวางแผนระยะห่างและการจัดเตรียมลูกกลิ้ง
• กลยุทธ์การหล่อลื่น:ไม่ใช่ "เครื่องมือ" ในแง่ของโลหะ แต่เป็นหนึ่งในตัวลดแรงเสียดทานที่ใหญ่ที่สุดที่คุณสามารถควบคุมได้

ตารางการเลือกด่วน

ใช้สิ่งนี้เป็นตัวกรองที่รวดเร็วเมื่อจับคู่เครื่องมือดึงสายไฟฟ้าถึงสภาพการทำงาน (เคล็ดลับ: หากคุณไม่แน่ใจ ให้จัดลำดับความสำคัญการป้องกันและการควบคุมการเสียดสี ซึ่งทั้งสองอย่างนี้ช่วยลดการทำงานซ้ำได้มากที่สุด)

ขั้นตอนการทำงานดึงสายเคเบิลที่ใช้งานได้จริง

การซื้อเครื่องมือจะให้ผลตอบแทนก็ต่อเมื่อมีระเบียบวินัยในขั้นตอนการทำงานเท่านั้น นี่คือลำดับการแข่งขันที่เป็นมิตรต่อสนามซึ่งคุณสามารถสร้างมาตรฐานให้กับทีมงานได้

ขั้นตอนที่ 1: การวางแผนล่วงหน้า (10–20 นาทีซึ่งช่วยประหยัดเวลาหลายชั่วโมง)

• สำรวจเส้นทาง:นับทางโค้ง ระบุมุมที่แคบ และยืนยันจุดเข้า/ออก
• การตรวจสอบข้อมูลสายเคเบิล:ยืนยันเส้นผ่านศูนย์กลางภายนอก รัศมีโค้งงอขั้นต่ำ และวิธีการดึง (ด้ามจับเทียบกับหัวดึง)
• แผนลูกกลิ้ง:ตัดสินใจเลือกประเภทและระยะห่างของลูกกลิ้ง เพิ่มลูกกลิ้งมุม/หลุมที่คาดว่าจะเกิดการเสียดสี
• กลยุทธ์แนวนำร่อง:เลือกแนวทางการใช้คันเบ็ด/ปลา จากนั้นอัพเกรดเป็นเชือก/สายดึง หากจำเป็น
• แผนคุ้มครอง:ระบุขอบที่แหลมคม ฐานร่องลึกที่หยาบ หรือส่วนเปลี่ยนผ่านที่จำเป็นต้องมีการ์ดหรือปลอกทางเข้า

ขั้นตอนที่ 2: การตั้งค่าที่ป้องกันความเสียหายของสายเคเบิล

• ติดตั้งการป้องกันรายการก่อน:อย่า “ดึงดูสักครั้ง” ป้องกันขอบก่อนที่สายเคเบิลจะสัมผัสกัน
• จงใจวางลูกกลิ้ง:มีลูกกลิ้งน้อยเกินไปที่จะเพิ่มการลาก ลูกกลิ้งที่วางไม่ดีมากเกินไปจะทำให้มีจุดกีดขวางเพิ่มขึ้น
• จัดตำแหน่งให้ตรงที่กว้าน/ตัวดึง:การวางแนวที่ไม่ตรงจะเพิ่มภาระและบิดด้านข้าง
• ใช้ด้ามจับและการเชื่อมต่อที่เหมาะสม:หลีกเลี่ยงความสัมพันธ์ชั่วคราวที่เน้นความเครียด

ขั้นตอนที่ 3: ดำเนินการดึงโดยควบคุมความตึง

1. เริ่มช้า:ปล่อยให้สายเคเบิล “ตกลง” ในเส้นทางลูกกลิ้งก่อนที่จะเพิ่มความเร็ว
2. มุมรับชม:จัดวางลูกเรือในสถานที่ที่มีความเสี่ยงสูงแต่ละแห่งเพื่อตรวจสอบการโค้งงอและการเสียดสี
3. รักษาการสื่อสาร:โปรโตคอลหยุด/ช้า/ไปอย่างง่ายช่วยป้องกันความเข้าใจผิดภายใต้เสียงรบกวนและแรงกดดัน
4. หยุดหากคุณเห็นเสื้อแจ็คเก็ตเสียหาย:การหยุดชั่วคราวตอนนี้ถูกกว่าความผิดพลาดในภายหลัง

ขั้นตอนที่ 4: การตรวจสอบหลังการดึงซึ่งจะช่วยลดการโทรกลับ

• การตรวจสอบด้วยสายตา:ตรวจสอบสภาพแจ็คเก็ตที่มุม ทางเข้า และส่วนที่ทราบคร่าวๆ
• ยืนยันเส้นทาง:ตรวจสอบให้แน่ใจว่าสายเคเบิลอยู่ในตำแหน่งที่ถูกต้องและไม่อยู่ภายใต้การบีบอัดโดยไม่ได้ตั้งใจ
• บันทึกการตั้งค่า:ภาพถ่ายการวางตำแหน่งลูกกลิ้งและการป้องกันทางเข้าช่วยจำลองสิ่งที่ได้ผล

การควบคุมความปลอดภัยและคุณภาพที่ป้องกันการทำงานซ้ำ

งานที่ปลอดภัยที่สุดมักเป็นงานที่มีคุณภาพดีที่สุด เนื่องจากทั้งสองงานต้องอาศัยความสามารถในการคาดการณ์และการควบคุม ต่อไปนี้เป็นการควบคุมที่ใช้งานได้จริงที่เหมาะกับการปฏิบัติงานในแต่ละวันโดยไม่ทำให้ทีมงานช้าลง

การควบคุม 1: การตรวจสอบเรตติ้ง "ลิงก์ที่อ่อนแอที่สุด"

ระบบดึงทุกระบบมีส่วนประกอบที่มีระดับอ่อนที่สุด (ตัวจับ แกนหมุน เชือก ลูกกลิ้ง จุดยึด) ส่วนประกอบนั้นจะกำหนดขีดจำกัดความปลอดภัยของคุณ การซื้อจากซัพพลายเออร์ที่ให้การให้คะแนนที่ชัดเจนช่วยลดการคาดเดา

การควบคุม 2: วินัยที่มุม

มุมคือจุดที่แรงเสียดทาน รัศมีการโค้งงอ และตัวป้องกันสายเคเบิลชนกัน หากมีงบประมาณจำกัด ให้ลงทุนในโซลูชันแบบเข้ามุมก่อน นี่เป็นจุดที่ลูกกลิ้งที่มีความเสถียรและได้รับการจัดอันดับอย่างเหมาะสมจะคืนทุนอย่างรวดเร็ว

การควบคุม 3: การรับรู้แรงดันไฟฟ้าเหนี่ยวนำ (ถ้ามี)

ในสภาพแวดล้อมของสายและสายบางประเภท กระแสไฟฟ้าเหนี่ยวนำอาจเป็นอันตรายได้ สามารถใช้บล็อกกราวด์แบบพิเศษได้ เป็นส่วนหนึ่งของแผนการปฏิบัติงานเมื่อจำเป็นต้องใช้วิธีการทำงาน โดยปฏิบัติตามกฎและมาตรฐานความปลอดภัยของไซต์ของคุณเสมอ

หมายเหตุการจัดซื้อจัดจ้างสำหรับผู้ซื้อ

หากคุณกำลังซื้อเครื่องมือดึงสายไฟฟ้าสำหรับทีมวิศวกร ต่อไปนี้คือวิธีประเมินตัวเลือกที่ใช้ เกณฑ์ที่สำคัญในสาขานี้ ไม่ใช่แค่ในแค็ตตาล็อกเท่านั้น

ขอข้อมูลที่ช่วยลดความเสี่ยง

• โหลดพิกัดและขอบเขตการใช้งาน:“มันได้รับการจัดอันดับเพื่ออะไร และที่ไหนไม่ควรนำไปใช้”
• รายละเอียดวัสดุและแบริ่ง:วัสดุลูกกลิ้งส่งผลต่อการป้องกันสายเคเบิล การออกแบบตลับลูกปืนส่งผลต่อการเสียดสีและอายุการใช้งานที่ยาวนาน
• ตัวเลือกการกำหนดค่า:การตั้งค่าเส้นตรงกับมุมและพิทเฮดไม่ควรเป็น "ขนาดเดียวที่เหมาะกับทุกคน"
• ความพร้อมของอะไหล่:โดยเฉพาะอย่างยิ่งสำหรับลูกกลิ้ง โครง และชุดประกอบที่เคลื่อนที่
• บรรจุภัณฑ์เพื่อการส่งออก:ป้องกันความเสียหายก่อนที่เครื่องมือจะถึงไซต์ด้วยซ้ำ

ซื้อ “ระบบ” ไม่ใช่แค่เครื่องมือ

การตั้งค่าที่มีประสิทธิภาพดีที่สุดคือชุดอุปกรณ์ที่เข้าคู่กัน: แท่งร็อดเดอร์ → แนวนำร่อง → เชือกดึง → ตัวหมุน → ด้ามจับ → ลูกกลิ้ง (ตรง + มุม + ทางเข้า) หากซัพพลายเออร์สามารถช่วยคุณระบุชุดอุปกรณ์ที่สมบูรณ์สำหรับโปรไฟล์งานทั่วไปของคุณได้ คุณจะลดความไม่ตรงกันและการแสดงด้นสดถึงสถานที่ได้

ในกรณีที่ผู้ผลิตเฉพาะทางเข้ามาได้

หากโครงการของคุณมีการติดตั้งใต้ดินซ้ำๆ การกำหนดเส้นทางร่องลึก หรือการจัดการสายเคเบิลที่เกี่ยวข้องกับการก่อสร้างสาย ก็คุ้มค่าที่จะทำงานร่วมกับ ผู้ผลิตที่ครอบคลุมเครื่องมือหลายประเภท เนื่องจากความเข้ากันได้และการให้คะแนนจะง่ายต่อการจัดการทั่วทั้งระบบ

ตัวอย่างเช่น,Ningbo Lingkai อุปกรณ์ไฟฟ้ากำลัง จำกัด นำเสนอผลิตภัณฑ์ที่หลากหลายภายใต้เครื่องมือดึงสายไฟฟ้าหมวดหมู่ รวมถึง duct rodders (สำหรับการสร้างสายนำร่อง), ลูกกลิ้ง (สำหรับการลดแรงเสียดทาน) และอุปกรณ์เสริมสำหรับการดึง/การจัดการที่เกี่ยวข้อง—มีประโยชน์เมื่อคุณพยายามสร้างมาตรฐานให้กับชุดลูกเรือของคุณ แทนที่จะผสมชิ้นส่วนที่ไม่ตรงกันจากหลายแหล่ง

คำถามที่พบบ่อย

การซื้อกลับบ้านครั้งสุดท้าย

ที่สุดเครื่องมือดึงสายไฟฟ้าไม่เพียงแต่ "ดึงแรงขึ้น" เท่านั้น แต่ยังช่วยลดการเสียดสี ปกป้องพื้นผิวสายเคเบิล ควบคุมรัศมีการโค้งงอ และช่วยให้ทีมงานรักษาความตึงเครียดที่สม่ำเสมอ หากคุณสร้างมาตรฐานให้กับระบบเครื่องมือตามเส้นทางที่ใช้บ่อยที่สุดของคุณ คุณจะเห็นการดึงจนตรอกน้อยลง ความเสียหายของแจ็คเก็ตน้อยลง และการซ่อมแซมที่มีราคาแพงน้อยลง
