เครื่องมือติดตั้งสายเคเบิลใต้ดินคืออะไร และจะปรับปรุงประสิทธิภาพของโครงการได้อย่างไร

เชิงนามธรรม

เครือข่ายไฟฟ้าและการสื่อสารใต้ดินกำลังขยายตัวอย่างรวดเร็วในขณะที่เมืองต่าง ๆ แสวงหาโครงสร้างพื้นฐานที่ปลอดภัย เชื่อถือได้มากขึ้น และสะอาดตายิ่งขึ้น ศูนย์กลางของการเปลี่ยนแปลงนี้คือเครื่องมือติดตั้งสายเคเบิลใต้ดินซึ่งไม่เพียงแต่กำหนดความเร็วของการก่อสร้างเท่านั้น แต่ยังรวมถึงความปลอดภัย อายุการใช้งานของสายเคเบิล และประสิทธิภาพของระบบในระยะยาวอีกด้วย บทความนี้สำรวจระบบนิเวศทั้งหมดของเครื่องมือติดตั้งสายเคเบิลใต้ดิน รวมถึงรูปแบบที่ขยายด้วยคำหลัก เช่น เครื่องมือดึงสายเคเบิลใต้ดิน อุปกรณ์วางสายเคเบิล ระบบร็อดเดอร์ท่อ รอก ลูกกลิ้ง และอุปกรณ์ตรวจสอบแรงดึง จากหลักปฏิบัติทางอุตสาหกรรมและตรรกะทางวิศวกรรม เราจะอธิบายว่าเครื่องมือเหล่านี้ทำงานอย่างไร ตำแหน่งที่นำไปใช้ และวิธีการเลือกเครื่องมืออย่างมีความรับผิดชอบตามมาตรฐาน EEAT สมัยใหม่ การอภิปรายได้รับแจ้งจากความเชี่ยวชาญด้านการผลิตจากNingbo Lingkai อุปกรณ์ไฟฟ้ากำลัง จำกัดและมุ่งเน้นไปที่คุณค่าในทางปฏิบัติมากกว่าการกล่าวอ้างส่งเสริมการขาย

สารบัญ

• ทำความเข้าใจกับเครื่องมือติดตั้งสายเคเบิลใต้ดิน
• เหตุใดการติดตั้งใต้ดินจึงต้องใช้อุปกรณ์พิเศษ
• อธิบายคำหลักและหมวดหมู่เครื่องมือเพิ่มเติม
• เครื่องมือติดตั้งสายเคเบิลใต้ดินประเภทหลัก
• เครื่องมือเหล่านี้ปรับปรุงความปลอดภัยและความสมบูรณ์ของสายเคเบิลได้อย่างไร
• เกณฑ์การคัดเลือกสำหรับสถานการณ์โครงการที่แตกต่างกัน
• ตารางเปรียบเทียบเครื่องมือติดตั้งทั่วไป
• การใช้งานในอุตสาหกรรมและกรณีการใช้งาน
• ข้อควรพิจารณาของ EEAT ในการผลิตและการใช้เครื่องมือ
• คำถามที่พบบ่อย
• บทสรุปและขั้นตอนต่อไป

ทำความเข้าใจกับเครื่องมือติดตั้งสายเคเบิลใต้ดิน

เครื่องมือติดตั้งสายเคเบิลใต้ดินหมายถึงกลุ่มอุปกรณ์เครื่องกลและไฮดรอลิกเฉพาะที่ออกแบบมาเพื่อนำทาง ดึง ป้องกัน และตึงสายไฟฟ้าหรือสายสื่อสารที่ติดตั้งต่ำกว่าระดับพื้นดิน ต่างจากเครื่องร้อยสายเหนือศีรษะ ระบบใต้ดินทำงานในสภาพแวดล้อมที่จำกัด เช่น ท่อ ท่อร้อยสาย ร่องลึก และอุโมงค์

เครื่องมือเหล่านี้ออกแบบมาเพื่อจัดการแรงเสียดทาน รัศมีการโค้งงอ ความเค้นดึง และความแม่นยำในการจัดตำแหน่ง การใช้เครื่องมือที่ไม่เหมาะสมอาจส่งผลให้เกิดความเสียหายกับปลอกสายเคเบิล ฉนวนขัดข้อง หรือการเสื่อมสภาพก่อนเวลาอันควร ทำให้การเลือกเครื่องมือถือเป็นการตัดสินใจทางวิศวกรรมที่สำคัญมากกว่าการพิจารณาด้านลอจิสติกส์ในภายหลัง

เหตุใดการติดตั้งใต้ดินจึงต้องใช้อุปกรณ์พิเศษ

การติดตั้งสายเคเบิลใต้ดินทำให้เกิดความท้าทายที่ไม่มีอยู่ในระบบเหนือศีรษะ ซึ่งรวมถึงเส้นทางการกำหนดเส้นทางที่มองไม่เห็น ค่าสัมประสิทธิ์แรงเสียดทานที่สูงขึ้น จุดเชื่อมต่อที่จำกัด และข้อกำหนดด้านความปลอดภัยที่เข้มงวดยิ่งขึ้น เครื่องมือติดตั้งสายเคเบิลใต้ดินได้รับการออกแบบมาโดยเฉพาะเพื่อแก้ไขปัญหาเหล่านี้

• ลดการมองเห็นและตัวเลือกการแก้ไขที่จำกัดเมื่อการติดตั้งเริ่มต้นขึ้น
• ความเค้นเชิงกลที่สูงขึ้นเนื่องจากการเสียดสีและการโค้งงอของท่อ
• มีความเสี่ยงมากขึ้นต่อความเสียหายของสายเคเบิลที่เกี่ยวข้องกับความร้อนและความชื้น
• กฎระเบียบด้านความปลอดภัยและสิ่งแวดล้อมในเมืองที่เข้มงวดยิ่งขึ้น

อธิบายคำหลักและหมวดหมู่เครื่องมือเพิ่มเติม

เพื่อให้เข้าใจขอบเขตของเครื่องมือติดตั้งสายเคเบิลใต้ดินอย่างถ่องแท้ การขยายคำศัพท์ที่ใช้กันทั่วไปในอุตสาหกรรมจะเป็นประโยชน์ รูปแบบเหล่านี้มักจะอธิบายถึงฟังก์ชันมากกว่าผลิตภัณฑ์ที่แยกจากกันโดยสิ้นเชิง

• เครื่องมือดึงสายเคเบิลใต้ดิน
• อุปกรณ์วางสายเคเบิลสำหรับระบบใต้ดิน
• กว้านสายเคเบิลและเครื่องดึง
• ระบบท่อร้อยสายและระบบท่อร้อยสาย
• ลูกกลิ้งสายเคเบิลสำหรับเข้าร่องลึกและท่อ
• อุปกรณ์ควบคุมและตรวจสอบแรงดึง

เครื่องมือติดตั้งสายเคเบิลใต้ดินประเภทหลัก

• เคเบิ้ลกว้าน– ให้แรงดึงที่ควบคุมได้สำหรับการติดตั้งทางไกล
• ดักท์ ร็อดเดอร์ส– ใช้เพื่อนำทางสายนำร่องผ่านท่อร้อยสายก่อนดึงสายเคเบิล

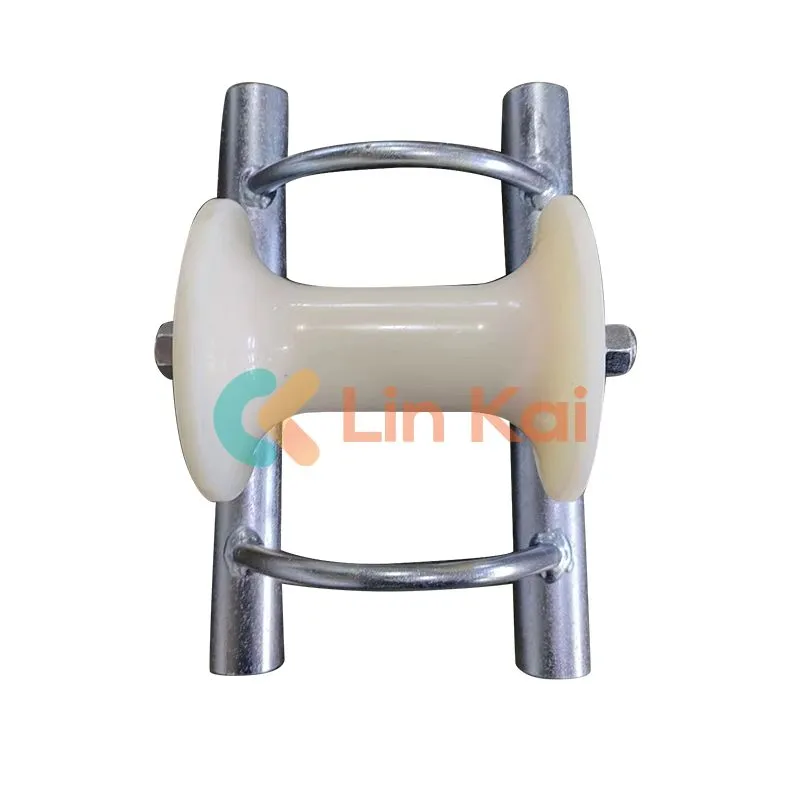

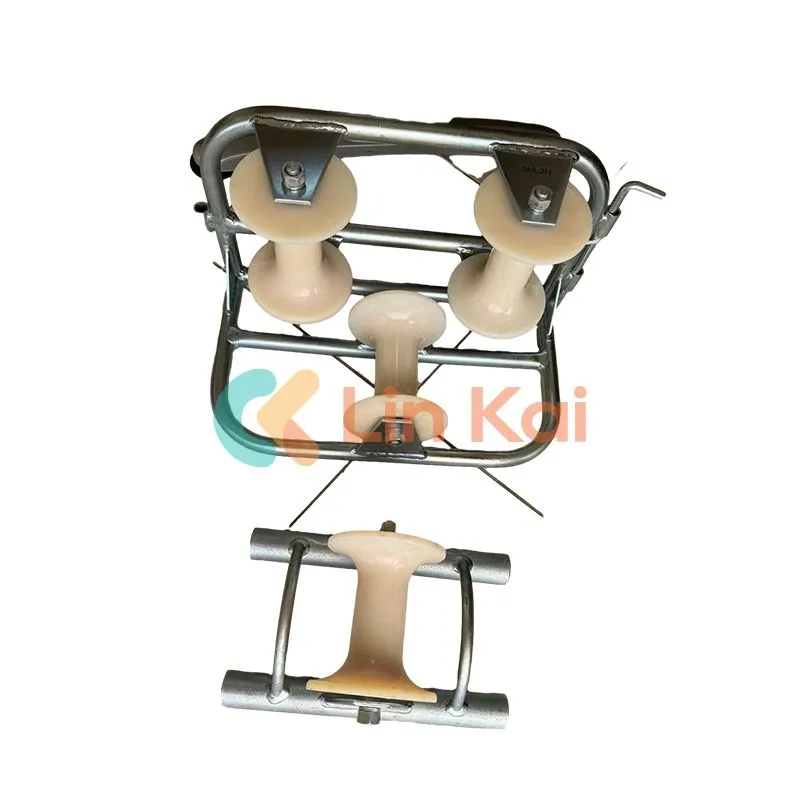

• ลูกกลิ้งสายเคเบิล– ลดการเสียดสีและป้องกันปลอกสายเคเบิลที่จุดเข้าและออก
• ด้ามจับแบบดึง– ยึดสายเคเบิลให้เท่ากันระหว่างการดึงแรงดึง
• เครื่องวัดความตึงเครียด– ตรวจสอบแรงดึงเพื่อหลีกเลี่ยงการเกินขีดจำกัดของสายเคเบิล

เครื่องมือเหล่านี้ปรับปรุงความปลอดภัยและความสมบูรณ์ของสายเคเบิลได้อย่างไร

• การบังคับด้วยมือที่ต่ำกว่าช่วยลดความเสี่ยงในการบาดเจ็บ
• ความตึงที่ควบคุมได้ช่วยป้องกันการยืดตัวของตัวนำ
• รัศมีการโค้งงอที่ปรับให้เหมาะสมช่วยปกป้องชั้นฉนวน
• แรงเสียดทานที่ลดลงช่วยลดการสะสมความร้อนระหว่างการดึง

เกณฑ์การคัดเลือกสำหรับสถานการณ์โครงการที่แตกต่างกัน

• เส้นผ่านศูนย์กลางและน้ำหนักของสายเคเบิล
• ความยาวเส้นทางและจำนวนโค้ง
• วัสดุท่อและสภาพพื้นผิวภายใน
• ข้อจำกัดในการติดตั้งในเมืองและในชนบท

ตารางเปรียบเทียบเครื่องมือติดตั้งทั่วไป

การใช้งานในอุตสาหกรรมและกรณีการใช้งาน

• เครือข่ายการกระจายพลังงานในเมือง
• การเชื่อมต่อโครงข่ายพลังงานทดแทน
• โครงสร้างพื้นฐานของโรงงานอุตสาหกรรม
• ระบบโทรคมนาคมและใยแก้วนำแสง

ข้อควรพิจารณาของ EEAT ในการผลิตและการใช้เครื่องมือ

จากมุมมองของ EEAT เครื่องมือติดตั้งสายเคเบิลใต้ดินจะต้องได้รับการสนับสนุนจากความเชี่ยวชาญที่ตรวจสอบได้ กระบวนการผลิตที่โปร่งใส และประสิทธิภาพภาคสนามที่ได้รับการพิสูจน์แล้ว ผู้ผลิตเช่นNingbo Lingkai อุปกรณ์ไฟฟ้ากำลัง จำกัดจัดการออกแบบผลิตภัณฑ์ให้สอดคล้องกับมาตรฐานการติดตั้งสากลและข้อกำหนดทางวิศวกรรมในโลกแห่งความเป็นจริง

คำถามที่พบบ่อย

อะไรเป็นตัวกำหนดแรงดึงที่เหมาะสมสำหรับสายเคเบิลใต้ดิน?

แรงดึงนั้นขับเคลื่อนด้วยน้ำหนักของสายเคเบิล ความยาวท่อ ค่าสัมประสิทธิ์แรงเสียดทาน และจำนวนและรัศมีของการโค้งงอ ในทางปฏิบัติผู้ติดตั้งใช้ การตรวจสอบความตึงพร้อมการคำนวณเส้นทางเพื่อรักษาแรงดึงให้อยู่ภายในขีดจำกัดที่อนุญาตของผู้ผลิตสายเคเบิล

ฉันจะเลือกระหว่างกว้านกว้านกว้านและกว้านดรัมได้อย่างไร

กว้านกว้านมักนิยมใช้เมื่อคุณต้องการการดึงอย่างต่อเนื่องพร้อมการควบคุมที่ดีและความสามารถในการจัดการการดึงยาวโดยใช้ห่วงเชือก ระบบ กว้านแบบดรัมเป็นเรื่องปกติเมื่อคุณต้องการให้สายดึงเก็บอยู่บนดรัม การตัดสินใจของคุณควรพิจารณาถึงเค้าโครงของไซต์ ความยาวในการดึง ความต้องการด้านการจัดการสายงาน และวิธีที่คุณวางแผนจะควบคุมความตึงเครียด

ฉันจำเป็นต้องมีคันเบ็ดจริงๆ หรือฉันสามารถตกปลาผ่านท่อได้หรือไม่?

สำหรับท่อร้อยสายสั้น สะอาด และตรง การตกปลาแบบแมนนวลอาจได้ผล แต่ท่อร้อยสาย (ระบบท่อร้อยสาย) มีความน่าเชื่อถือมากกว่าและมีอายุการใช้งานยาวนานกว่ามาก ทางวิ่ง ท่อเก่า หรือเส้นทางที่มีทางโค้งหลายทาง ช่วยลดการลองผิดลองถูก ลดเวลาแรงงาน และช่วยหลีกเลี่ยงความเสียหายที่เกิดจากการดึงแบบด้นสด

ที่จับดึงสายเคเบิล ถุงเท้าตาข่าย และขั้วต่อแบบหมุนแตกต่างกันอย่างไร

อุปกรณ์จับยึดแบบดึง (ถุงเท้าตาข่าย) กระจายโหลดไปยังส่วนที่ยาวกว่าของปลอกหุ้มสายไฟเพื่อลดความเครียดเฉพาะที่ ขั้วต่อแบบหมุนอยู่ระหว่าง สายดึงและด้ามจับช่วยลดการบิดตัว ซึ่งสำคัญเมื่อดึงผ่านโค้งหรือเมื่อเชือกหมุนได้ ใช้คู่กันก็ป้องกันได้ ทั้งความสมบูรณ์ของสายเคเบิลและคุณภาพการติดตั้ง

ลูกกลิ้งสายเคเบิลสามารถป้องกันความเสียหายของสายเคเบิลที่จุดเข้าท่อได้อย่างไร

จุดเริ่มต้นเป็นพื้นที่ที่มีความเสี่ยงสูงเนื่องจากสายเคเบิลเปลี่ยนจากพื้นที่ว่างไปเป็นท่อที่จำกัด ลูกกลิ้งนำสายเคเบิลได้อย่างราบรื่น ลดแจ็คเก็ต รอยขีดข่วนและรักษารัศมีโค้งงอที่ปลอดภัยยิ่งขึ้น นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับสายเคเบิล MV/HV ที่มีน้ำหนักมาก หรือเมื่อเส้นทางเลี้ยวทันทีหลังจากเข้ามา

ควรใช้น้ำมันหล่อลื่นเมื่อใด และชนิดใดจึงเหมาะสม?

น้ำมันหล่อลื่นมักใช้เมื่อคาดว่าจะมีแรงเสียดทานสูง เช่น ท่อยาว การโค้งงอหลายครั้ง ภายในท่อร้อยสายที่หยาบ หรือมีเส้นผ่านศูนย์กลางของสายเคเบิลที่ใหญ่ขึ้น ใช้สารหล่อลื่นดึงสายเคเบิลที่ได้รับการรับรองซึ่งเข้ากันได้กับวัสดุปลอกหุ้มสายไฟและข้อกำหนดด้านสิ่งแวดล้อมในท้องถิ่น หลีกเลี่ยง”สารหล่อลื่น”ทั่วไปนั้น สามารถย่อยสลายแจ็คเก็ตหรือทิ้งสารตกค้างได้

ฉันจะประเมินแรงเสียดทานและแรงดึงก่อนที่แรงดึงจะเริ่มต้นได้อย่างไร

โดยทั่วไปการประเมินก่อนการดึงจะรวมถึงการจัดทำแผนที่เส้นทาง การนับการโค้งงอ การตรวจสอบท่อร้อยสาย และวิธีการประมาณค่าแรงดึง (มักขึ้นอยู่กับน้ำหนักของสายเคเบิล สมมติฐานด้านแรงเสียดทาน และตัวคูณการโค้งงอ) สำหรับการดึงที่มีความเสี่ยงสูง ทีมงานอาจรวมการประมาณการเหล่านี้กับการวัดแรงดึงแบบเรียลไทม์ระหว่างการติดตั้ง เพื่อตรวจสอบสมมติฐานและป้องกันการโอเวอร์โหลด

เครื่องมือใดที่ช่วยรักษารัศมีการโค้งงอขั้นต่ำระหว่างการติดตั้ง?

รัศมีการโค้งงอได้รับการปกป้องโดยการเลือกลูกกลิ้งที่เหมาะสม ลูกกลิ้งมุมที่เกิดการเปลี่ยนแปลงทิศทาง และวิธีการดึงที่ควบคุมเพื่อหลีกเลี่ยงการกะทันหัน กระตุก สำหรับสายเคเบิลที่ละเอียดอ่อน ผู้ติดตั้งอาจเพิ่มตัวนำรัศมีหรือใช้มัดที่ออกแบบมาเพื่อรักษารัศมีให้ใหญ่ขึ้น ซึ่งจะช่วยลดความเสี่ยงของตัวนำภายในและ ความเสียหายของฉนวน

จะรู้ได้อย่างไรว่าท่อใสก่อนดึงสาย?

ขั้นตอนทั่วไป ได้แก่ การขยับท่อ การดึงแมนเดรล (เพื่อยืนยันระยะห่างภายใน) และการใช้สายดึงทดสอบ ในสภาพแวดล้อมที่ท้าทาย ทีมอาจ ใช้เครื่องมือตรวจสอบท่อ เช่น กล้องท่อร้อยสายไฟ การยืนยันสภาพท่อตั้งแต่เนิ่นๆ เป็นวิธีที่ง่ายที่สุดวิธีหนึ่งในการป้องกันการหยุดกลางคันและความเสียหายของสายเคเบิล

“สายนำร่อง” คืออะไร และเหตุใดจึงสำคัญ

เส้นนำร่องคือเส้นน้ำหนักเบาเริ่มต้นที่วางผ่านท่อเพื่อสร้างเส้นทางสำหรับดึงเชือกที่แข็งแรงขึ้น และสุดท้ายคือตัวสายเคเบิลเอง ชุดอย่างดี ไลน์นำร่องช่วยลดความไม่แน่นอนในการติดตั้ง ช่วยให้การดึงสายเคเบิลมีความแข็งแรงตามขั้นตอน และช่วยควบคุมการดึงสายเคเบิลขั้นสุดท้ายและคาดการณ์ได้

ฉันจะลดความเสี่ยงของการบิดงอของสายเคเบิลหรือ “เกลียวเกลียว” ในระหว่างการดึงได้อย่างไร

ความเสี่ยงในการบิดจะลดลงโดยการใช้ขั้วต่อแบบหมุนได้ ทำให้เชือกดึงอยู่ในแนวเดียวกัน จัดการการจ่ายอย่างถูกต้อง และป้องกันการหมุนของเชือก มีการควบคุมการดึง ความเร็วก็มีความสำคัญเช่นกัน หากละเลยการบิดงอ อาจส่งผลให้เกิดความเครียดภายในและปัญหาด้านประสิทธิภาพในระยะยาวที่อาจเกิดขึ้นได้

เครื่องมือติดตั้งสายเคเบิลใต้ดินใดที่สำคัญที่สุดสำหรับการดึงระยะไกล

สำหรับงานระยะไกล ระบบหลักมักจะมีเครื่องกว้านที่มีขนาดเหมาะสม การตรวจสอบความตึงที่ปรับเทียบแล้ว เชือกดึงคุณภาพสูง อุปกรณ์จับยึดและการหมุนที่ถูกต้อง และเครื่องมือจัดการแรงเสียดทาน เช่น ลูกกลิ้งและสารหล่อลื่น หลายโครงการยังได้รับประโยชน์จากแนวทางปฏิบัติในการวางแผนเส้นทางและการดึงแบบเป็นขั้นเพื่อควบคุมสิ่งของให้อยู่ในขีดจำกัดที่ปลอดภัย

ซัพพลายเออร์เครื่องมือที่มีชื่อเสียงควรจัดเตรียมเอกสารอะไรบ้าง?

ค้นหาข้อกำหนดที่ชัดเจน (พิกัดน้ำหนัก วัสดุ ขนาด) คำแนะนำในการใช้งาน คำแนะนำในการบำรุงรักษา และข้อมูลการประกันคุณภาพ ผู้ผลิตเช่นNingbo Lingkai อุปกรณ์ไฟฟ้ากำลัง จำกัดโดยทั่วไปจะสนับสนุนเครื่องมือที่มีเอกสารทางเทคนิคที่ช่วยให้ผู้รับเหมาเลือกและใช้อุปกรณ์อย่างมีความรับผิดชอบ ซึ่งสอดคล้องกับความคาดหวังของ EEAT ในเรื่องความโปร่งใสและความเชี่ยวชาญ

ฉันจะบำรุงรักษาเครื่องมือติดตั้งสายเคเบิลใต้ดินเพื่อยืดอายุการใช้งานได้อย่างไร

การบำรุงรักษาขั้นพื้นฐานรวมถึงการทำความสะอาดหลังการใช้งาน (โดยเฉพาะสารหล่อลื่นที่ตกค้าง) การตรวจสอบลูกกลิ้งเพื่อให้การหมุนราบรื่น การตรวจสอบด้ามจับสำหรับเกลียวที่หัก การตรวจสอบกว้าน ส่วนประกอบและระบบเบรก และการจัดเก็บเครื่องมือให้แห้งเพื่อป้องกันการกัดกร่อน การตรวจสอบตามปกติยังช่วยลดความเสี่ยงต่อความล้มเหลวในการทำงานที่มีโหลดสูง

เป็นไปได้หรือไม่ที่จะนำเชือกดึงและที่จับกลับมาใช้ซ้ำอย่างปลอดภัย?

มักจะใช่ แต่หลังจากการตรวจสอบแล้วเท่านั้น ควรตรวจสอบเชือกว่ามีรอยถลอก ส่วนที่แบน การปนเปื้อน หรือเส้นใยขาดหรือไม่ ด้ามจับควรได้รับการตรวจสอบความเสียหายและ ความแม่นยำในการประกอบ นโยบายการใช้ซ้ำควรเป็นไปตามคำแนะนำของผู้ผลิตและระเบียบปฏิบัติด้านความปลอดภัยในสถานที่ทำงาน โดยเฉพาะอย่างยิ่งเมื่อต้องดึงสายไฟที่หนักกว่าหรือแรงดันสูงกว่า

บทสรุปและขั้นตอนต่อไป

เครื่องมือติดตั้งสายเคเบิลใต้ดินถือเป็นสิ่งสำคัญสำหรับโครงการโครงสร้างพื้นฐานสมัยใหม่ ซึ่งส่งผลต่อประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือในระยะยาว การเลือกเครื่องมือและพันธมิตรที่เหมาะสมจะช่วยลดความเสี่ยงในการปฏิบัติงานได้อย่างมาก

หากคุณกำลังประเมินอุปกรณ์สำหรับโครงการเคเบิลใต้ดินหรือต้องการคำแนะนำทางเทคนิคที่ปรับให้เหมาะสมติดต่อเราเพื่อหารือเกี่ยวกับโซลูชันที่ออกแบบมาสำหรับเงื่อนไขการติดตั้งจริง
