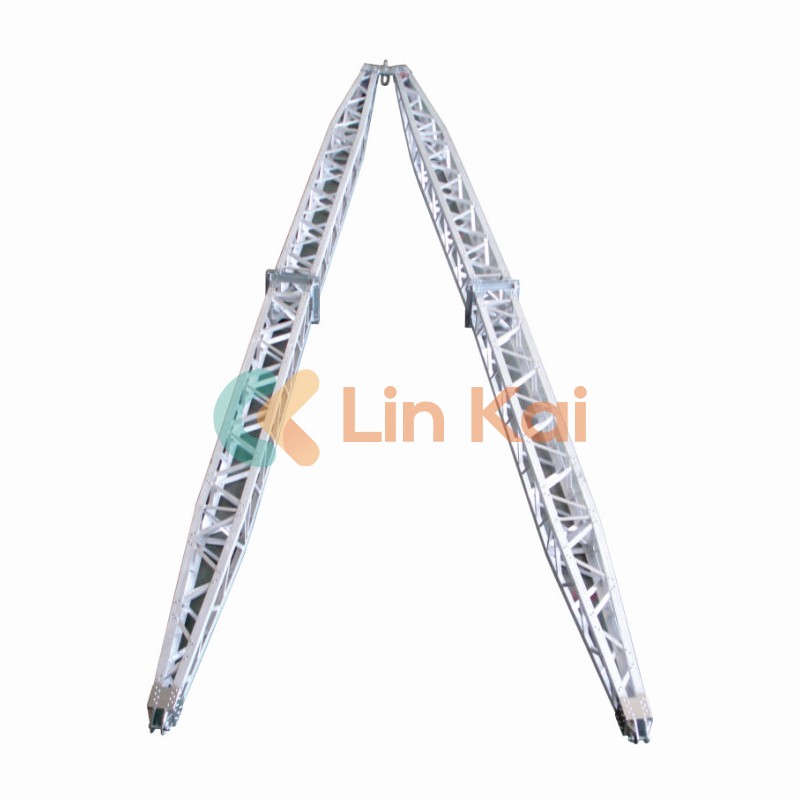

หนึ่งA-shape lattice gin poleเป็นกรอบการยกที่มีการออกแบบทางวิศวกรรมชั่วคราวที่ใช้ในการยกตำแหน่งและติดตั้งเสาเสาและอุปกรณ์ที่เกี่ยวข้องในระหว่างการส่งสัญญาณสายโทรคมนาคมและโครงสร้างยูทิลิตี้ ซึ่งแตกต่างจากเสาจินแบบท่อเดียวหรือท่อการออกแบบตาข่าย A-shape ใช้กรอบรูปสามเหลี่ยมที่เปิดความแข็งแรงสูงน้ำหนักต่ำและความแข็งบิด การกำหนดค่านี้ทำให้เหมาะอย่างยิ่งในการยกและขึ้นส่วนขึ้นทั้งหมดของหอคอยทั้งหมดการประกอบเสาอากาศครอสซาร์บและส่วนประกอบที่คล้ายกันซึ่งจำเป็นต้องมีการควบคุมการยกไกด์นำเที่ยวและรอยเท้าในสถานที่ขนาดกะทัดรัด ผู้ผลิตมักจะเสนอเสาจิบโครงตาข่าย A ในอลูมิเนียมอัลลอยด์และเหล็กกล้าแรงต้านความแรงสูงเพื่อความสมดุลการพกพาความแข็งแรงและความต้านทานการกัดกร่อน

ในทางปฏิบัติเสา A-shape lattice gin ถูกยึดที่หรือใกล้กับฐานโครงสร้างและเชื่อมต่อกับส่วนที่ต้องสร้าง; เครื่องกว้าน, บล็อกฉกและเสื้อผ้าควบคุมจะถูกใช้เพื่อยกและหมุนส่วนเข้าที่ เนื่องจากเสาจินทำหน้าที่เป็นแขนคันโยกที่ควบคุมได้และจุดแจ็คจึงช่วยลดความจำเป็นสำหรับรถเครนมือถือขนาดใหญ่ในไซต์ระยะไกลหรือข้อ จำกัด ดังนั้นจึงเป็นวิธีแก้ปัญหาทั่วไปสำหรับการส่งการกระจายและการสร้างหอคอยโทรคมนาคมระยะไกล เทคนิคนี้ได้รับการบันทึกไว้อย่างกว้างขวางในขั้นตอนภาคสนามและ SOPs สำหรับการก่อสร้างสายและงานหอคอย

มันทำงานอย่างไร (การออกแบบพารามิเตอร์คีย์และสิ่งที่จะระบุเมื่อคุณซื้อ)

เสาจินตาข่าย A-shape จะแปลเครื่องกว้านขนาดเล็กลงในลิฟท์ที่ปลอดภัยและคาดเดาได้อย่างไร ที่แกนกลางของมันเสาจินจะแปลงแรงกว้านแรงดึงเป็นช่วงเวลาเกี่ยวกับจุดเดือยที่การเชื่อมต่อฐาน รูปทรงเรขาคณิตของตาข่าย A ทำให้วัสดุบางและแสงในขณะที่ใช้สมาชิกสามเหลี่ยมเพื่อต้านทานการดัดและแรงบิดกระจายโหลดผ่านหลายขาและโหนดที่ค้ำยันมากกว่าหนึ่งหลอดเดียว ชุดประกอบด้านบน/หัวได้รับการออกแบบทางวิศวกรรมให้ยอมรับสิ่งที่แนบที่แตกต่างกัน (หัวคงที่, หัวขึ้น, หัวการใช้งานคู่) และบล็อกเสื้อผ้าทำให้เสาจินจับคู่กับโปรไฟล์ลิฟต์ของส่วนทาวเวอร์

ด้านล่างนี้เป็นตารางพารามิเตอร์ทางเทคนิคที่กระชับซึ่งทีมงานจัดซื้อและวิศวกรไซต์มักใช้เพื่อเปรียบเทียบโมเดลเครื่องยนต์ A-shape lattice gin เหล่านี้เป็นฟิลด์ตัวแทนและช่วงทั่วไป-ค่าที่แน่นอนแตกต่างกันไปตามผู้ผลิตและรุ่นดังนั้นขอใบรับรองเฉพาะรุ่น, รายงานทดสอบและแผนภูมิโหลด

คุณควรยืนยันอะไรในข้อมูลโรงงานและเอกสารการจัดส่ง ขอเสมอ: รายงานการทดสอบวัสดุที่ผ่านการรับรอง (แรงดึง, อัตราผลตอบแทน), ภาพวาดมิติ, แผนภูมิโหลดผู้ผลิต (รวมถึงความสามารถในการยกในมุมที่แตกต่างกัน) บันทึกการเชื่อม/หมุดหากมีใบรับรองการทดสอบสำหรับเครื่องกว้าน เอกสารเหล่านี้เชื่อมช่องว่างระหว่างข้อมูลจำเพาะทั่วไปและความสามารถในการทำงานที่ปลอดภัยจริงของเสาจินบนเว็บไซต์ของคุณ

วิธีจับคู่เสาจินกับข้อกำหนดของไซต์ของคุณ-รายการตรวจสอบสั้น ๆ ที่ฝังอยู่ในเวิร์กโฟลว์ทางเทคนิค: กำหนดน้ำหนักส่วนที่สร้างขึ้นและศูนย์กลางของแรงโน้มถ่วงกำหนดจุดยึดที่มีอยู่และเรขาคณิตฐานคำนวณช่วงเวลาที่ต้องการ เมื่อ Tower Heights หรือ Wind/Ice โหลดดันซองจดหมายอัพเกรดเป็นรุ่นที่มีความจุสูงกว่าหรือเลือกซีรี่ส์เสริมเหล็กที่ออกแบบมาสำหรับงานหนัก แผนภูมิโหลดผู้ผลิตและมาตรฐานเสาจินที่เกี่ยวข้องควรใช้เพื่อตรวจสอบการเลือกของคุณ

ทำไมต้องเลือกเสาจินตาข่าย A

เหตุใดผู้รับเหมาที่มีประสบการณ์จึงเลือกเสา A-shape lattice gin มากกว่าทางเลือก? เหตุผลที่อยู่ในหมวดหมู่การปฏิบัติงานด้านลอจิสติกส์และความปลอดภัย

ประการแรกประสิทธิภาพการดำเนินงาน: รูปแบบ A-shape ให้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยม เมื่อเทียบกับเสาจินแบบท่อเดียวของแรงบิดยกที่เทียบเคียงได้ส่วนของตาข่ายจะเบากว่าการขนส่งและประกอบได้ง่ายขึ้นลดชั่วโมงการทำงานของมนุษย์ในระหว่างการระดมพล สมาชิกสามเหลี่ยมจะต่อต้านการโก่งงอบิดเมื่อเสาทำงานที่มุมนอกสถานที่ในระหว่างลำดับที่สูงขึ้นซึ่งหมายถึงการยกที่มั่นคงและควบคุมได้มากขึ้น

ประการที่สองความสามารถในการปรับตัวของไซต์: A-shape lattice gin poles มักจะมาในส่วนโมดูลาร์ที่ถูกตรึงหรือยึดเข้าด้วยกัน โมดูลาร์นี้ช่วยให้ทีมงานปรับความสูงที่ประกอบไปด้วยข้อ จำกัด ของไซต์ลดความจำเป็นในการใช้เครนขนาดใหญ่หรือเครนที่สอง ในโครงการส่งสัญญาณในชนบทหรือภูเขาหลายโครงการการทำให้เข้าใจง่ายแบบโลจิสติกส์แปลว่าเป็นค่าใช้จ่ายที่สำคัญและการประหยัดตามกำหนดเวลา

ประการที่สามการจัดตำแหน่งด้านความปลอดภัยและกฎระเบียบ: การออกแบบและการใช้เสาจินได้รับการกล่าวถึงในมาตรฐานอุตสาหกรรมและขั้นตอนที่ยอมรับได้ (ตัวอย่างเช่นคำแนะนำของเสา TIA/ANSI Gin และเอกสาร IEEE ที่อธิบายข้อ จำกัด และการทดสอบโปรโตคอลสำหรับเสาจินที่ใช้ในการสื่อสารและงานส่ง) ลูกเรือภาคสนามควรทำตาม SOP ที่เป็นลายลักษณ์อักษรซึ่งครอบคลุมการกำหนดค่าเสื้อผ้าการออกแบบจุดยึดสายแท็กโซนการยกเว้นการตรวจสอบล่วงหน้าและขั้นตอนการลดฉุกเฉิน เขตอำนาจศาลหลายแห่งที่ฝังมาตรฐานเหล่านี้ไว้ในกฎระเบียบในท้องถิ่นหรือกฎของนายจ้างสำหรับงานหอคอย การใช้อุปกรณ์ที่สร้างขึ้นเพื่อมาตรฐานที่ได้รับการยอมรับและดำเนินการกับ SOP ที่บันทึกไว้จะช่วยลดความเสี่ยงและให้ความชัดเจนทางกฎหมายและการประกันในกรณีที่เกิดเหตุการณ์

การพิจารณาความปลอดภัยที่สำคัญ (สิ่งที่จะควบคุมทุกลิฟท์): ไม่เกินความสามารถที่ได้รับการจัดอันดับที่มุมทำงานที่กำหนด ตรวจสอบให้แน่ใจว่าพินและสกรูได้รับการจัดอันดับและปลอดภัย ตรวจสอบว่าเบรคเครื่องกว้านและบล็อกฉกอยู่ในสภาพที่ผ่านการรับรอง ตรวจสอบความเร็วลมและระงับการยกเมื่อลมกระโชกแรงคุกคามความมั่นคง และวางแผนสำหรับเส้นทางการลดการควบคุมในกรณีที่เครื่องกว้านหลักล้มเหลว คู่มือซัพพลายเออร์จำนวนมากและ SOPE SOP ยังต้องใช้บันทึกการทดสอบการโหลดและการตรวจสอบด้วยภาพก่อนใช้งานครั้งแรกบนไซต์ การควบคุมเชิงปฏิบัติเหล่านี้เป็นไปตามหลักการเดียวกับที่พบใน SOP ที่เผยแพร่สำหรับการดำเนินงานของเสาจิน

วิธีลดความเสี่ยงของมนุษย์และอุปกรณ์: กำหนดหัวหน้างานยกระดับเดียวที่มีอำนาจเหนือลิฟต์สื่อสารแผนการยกและสัญญาณให้กับบุคลากรทุกคนวางโซนยกเว้นและทำให้คนงานที่ไม่จำเป็นต้องชัดเจน รายการตรวจสอบล่วงหน้าควรรวมถึงการตรวจสอบแรงบิดแรงบิด/พินของผู้ผลิต, มุมเสื้อผ้า, การจัดอันดับกุญแจมือและเสถียรภาพของสมอ หากมีอยู่ให้ใช้เครื่องกว้านหรือโหลดเซลล์ที่ตรวจสอบแล้วเพื่อบันทึกแรงยกและหลีกเลี่ยงการโอเวอร์โหลดโดยไม่ตั้งใจ การควบคุมเหล่านี้ตรงไปตรงมา แต่สร้างความแตกต่างระหว่างการยกขึ้นประจำและเหตุการณ์ที่ทำให้เกิดการหยุดทำงานและค่าใช้จ่ายมากเกินไป

โหนด 4 - คำถามทั่วไปสองข้อ (คำถาม & คำตอบ) และปิดด้วยแบรนด์และการติดต่อ

ถาม: ฉันจะรู้ได้อย่างไรว่าประเภทหัว (upending vs แก้ไข) ฉันต้องการคำสั่งซื้อเสาจินของฉัน?
ตอบ: เลือกหัวขึ้นหากการดำเนินการต้องหมุนส่วนหอคอยที่สมบูรณ์จากแนวนอนเป็นแนวตั้ง (หัวขึ้นช่วยให้หมุนได้และมักจะรวมระบบหมุนหรือดร็อปพิน) เลือกหัวคงที่หากคุณจะยกในแนวตั้งหรือใช้เสาจินเป็นจุดยกคงที่ หากการทำงานของไซต์รวมงานทั้งสองให้ระบุหัวแบบใช้คู่เพื่อให้เสาจินเดียวกันรองรับทั้งลิฟท์แนวตั้งและการดำเนินการเพิ่มขึ้นโดยไม่ต้องติดตั้งเพิ่มเติมภาคสนาม-ตรวจสอบแผนภูมิโหลดของผู้ผลิตเสมอสำหรับการกำหนดค่าหัวที่เลือก

ถาม: การตรวจสอบและการบำรุงรักษาตามปกติจะทำให้เสาจินของ Lattice ปลอดภัยเป็นเวลาหลายปี?
ตอบ: ตรวจสอบก่อนการใช้งานแต่ละครั้ง (ตรวจสอบหมุด/สลักเกลียวมองหารอยแตกของเส้นผมหรือการกัดกร่อนในสมาชิกตรวจสอบการมีส่วนร่วมของพินและคลิปความปลอดภัยทดสอบเบรกเครื่องกว้านและสภาพเชือก) ทำการตรวจสอบโครงสร้างประจำปีที่บันทึกไว้ กำหนดการทดสอบโหลดเพื่อให้ทุกหน่วยที่ส่งมอบยังคงความสามารถในการยกที่ได้รับการรับรอง เก็บบันทึกการตรวจสอบเพื่อแสดงให้เห็นถึงความขยันเนื่องจากลูกค้าและหน่วยงานด้านความปลอดภัย

โดยสรุปเสา A-shape lattice gin เป็นเครื่องมือที่ได้รับการพิสูจน์แล้วและมีประสิทธิภาพสำหรับการสร้างเสาส่งสัญญาณอาคารโทรคมนาคมและโครงสร้างที่คล้ายกันซึ่งการเคลื่อนย้ายการควบคุมและอัตราส่วนความแข็งแรงต่อน้ำหนักเป็นสิ่งสำคัญ โมดูลตัวเลือกประเภทหัวและแผนภูมิโหลดที่บันทึกไว้ทำให้มันตรงไปตรงมาเพื่อให้ตรงกับโมเดลกับความต้องการของเว็บไซต์ของคุณ การออกแบบและการปฏิบัติงานสอดคล้องกับมาตรฐานที่จัดตั้งขึ้นและ SOPs ที่ใช้ในอุตสาหกรรม สำหรับทีมที่ประเมินตัวเลือกให้ชั่งน้ำหนักค่าใช้จ่ายตลอดอายุการใช้งาน (การจัดหาการขนส่งชั่วโมงลูกเรือสำหรับการประกอบและการบำรุงรักษา) แทนที่จะซื้อราคาเพียงอย่างเดียว-นั่นคือที่ระบบ A-shape lattice แสดงความได้เปรียบ สำหรับการจัดซื้อจัดจ้างมืออาชีพและการสนับสนุนทางเทคนิคเกี่ยวกับเสาจินตาข่าย A-shape ให้พิจารณาสายผลิตภัณฑ์ที่ได้รับการออกแบบทางวิศวกรรมของ Lingkai โมเดลของพวกเขาพร้อมใช้งานด้วยเอกสารทางเทคนิคเต็มรูปแบบแผนภูมิโหลดและการสนับสนุนหลังการขายติดต่อเราสำหรับแผ่นแบบจำลองใบรับรองจากโรงงานและการให้คำปรึกษาการคัดเลือกเฉพาะไซต์-ทีมงานของเราจะตอบกลับด้วยข้อเสนอโดยละเอียดและตัวเลือกการจัดส่ง
